Product Selection Guide

Product Information » Product Selection Guide » Vacuum Equipment » Select from Adsorption Product Classification

Vacuum Equipment

|Select from Functions

|Nozzle diameter

Series	Nozzle diameter
Series	0.4	0.5	0.6	0.7	1.0	1.2	1.2×2	1.3	1.5	1.8	2.0
ZK2	－	－	－	●	●	●	－	－	●	－	－
ZB	●	●	●	－	－	－	－	－	－	－	－
ZA	－	●	－	●	－	－	－	－	－	－	－
ZQ	－	●	－	●	●	－	－	－	－	－	－
ZM	－	●	－	●	●	－	－	●	●	－	－
ZX	－	●	－	●	●	－	－	－	－	－	－
ZR	－	－	－	－	●	－	－	●	●	●	●
ZL	－	－	－	－	－	●	●	－	－	－	－
ZH□A	－	●	－	●	●	－	－	●	●	●	●
ZH	－	●	－	●	●	－	－	●	●	●	●
ZH□□-X267	－	●	－	●	●	－	－	－	－	－	－
ZU□A	－	●	－	●	－	－	－	－	－	－	－
ZHP	－	－	－	●	●	●	－	－	●	－	－

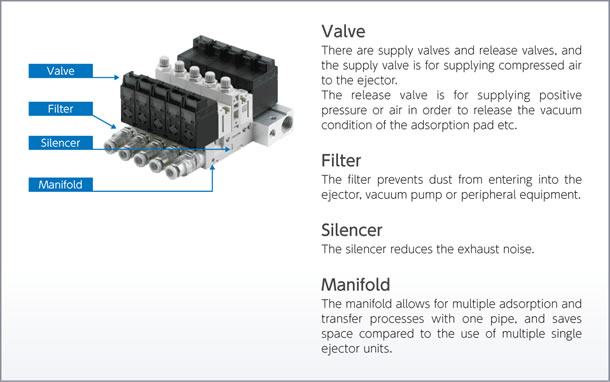

|With valve/With filter/With silencer/Manifold

Series	With valve	With filter	With silencer	Manifold
ZK2	●	●	●	●
ZB	●	●	●	●
ZA	●	●	●	●
ZQ	●	●	●	●
ZM	●	●	●	●
ZX	●	●	●	●
ZR	●	●	●	●
ZL	● (Except nozzle diameter 1.2×2)	● (Except nozzle diameter 1.2×2)	●	－
ZH	－	－	●	－

|Vacuum pressure switch with timer

Series	Vacuum pressure switch			With timer
Series	Switch output	Digital display	Analog output	With timer
ZK2	●	●	●	－
ZB	●	●	－	－
ZA	－	－	●	－
ZQ	●	●	●	－
ZM	●	－	●	－
ZX	●	●	●	－
ZR	●	●	●	－
ZL	●	●	●	－

|Dimensions/Weight

Series	Single unit, Width dimension (mm)	Single unit, Weight (g)
ZK2	15	81
ZB	10	46
ZA	9.9	50
ZQ	10	109
ZM	15.5	400
ZX	20	120
ZR	31	275
ZL	36 (Nozzle diameter 1.2×2 is 40)	450 (Nozzle diameter 1.2×2 is 700)
ZH□A	14～22	5～25.3
ZH	14.2 to 23	11 to 95
ZU□A	12	3.9～19
